Электроштабелер JAC CDD15-35-2 Compact
Электрический (аккумуляторный) самоходный штабелер грузоподъемностью 1.5 тонны
Высота подъема до 3.5 м
2х секционная мачта
Гарантия 1 год или 1000 моточасов
- Отправим коммерческое предложение с расчетом лизинга
- Бесплатная доставка в любой город РФ
- Прямой поставщик с завода в Китае
- Всегда укомплектованный склад запчастей
- Стоимость включает в себя утилизационный сбор и НДС
Технические характеристики
Грузоподъемность: 1500 кг
1. Максимальная высота подъема: 3500 мм
Грузоподъемность на максимальной высоте: 700 кг
2. Высота сложенной мачты: 2245 мм
16. Высота полностью выдвинутой мачты: 3924 мм
Центр тяжести груза: 600 мм
4. Длина вил: 1150 мм
5. Ширина вил: 160 мм
6. Общая ширина по вилам: 695 мм
7. Расстояние между вилами: 230 мм
Толщина металла вил: 4 мм
8. Длина руля управления: 928 мм
Радиус разворота: 1342 мм
11. Общая длина штабелера: 1740 мм
10. Общая ширина: 795 мм
11. Рабочий коридор с паллетой 800×1200: 2040 мм
11. Рабочий коридор с паллетой 1000×1200: 2074 мм
12. Длина базы: 590 мм
13. Высота опущеных вил: 86 мм
15. Высота базы: 765 мм
17. Cвес: 143 мм
Аккумуляторная батарея, V/Aч (размеры АКБ): 2×12 В/100 Aч (260/169/215 мм)
Зарядное устройство: 24 В/10 A
Контроллер: 24 В/90 А
Двигатель подъема: 2.2 кВт
Скорость подъема (с грузом/без груза): 92/136 мм/с
Скорость опускания (с грузом/без груза): 112/98 мм/с
Двигатель движения 0.75 кВт
Скорость движения (с грузом/без груза): 4/4.2 км/ч
Время работы при полностью заряженной АКБ: 3 ч
Вес штабелера с АКБ: 980 кг

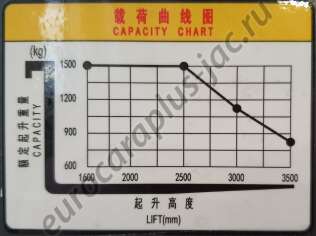

График грузоподъемности
Схема и изображение рукоятки управления
Замена аккумулятора электроштабелера
Аккумуляторный отсек штабелера
Обратите внимание
При установке аккумулятора в обратном порядке обратите внимание на положение установки аккумулятора и правильность подключения проводки. Проследите за положением проводки, чтобы не перекусить
Перед началом работы на штабелере убедитесь, что АКБ
зафиксирован в правильном положении
Шаги разборки и установки аккумулятора
- Отвинтите два винта и снимите крышку (1)
- Отвинтите два винта и снимите ограничительную пластину аккумулятора (2)
- Отвинтите два винта и снимите два кабеля аккумулятора (3)
- Установите или замените аккумулятор в соответствии с направлением, указанным на рисунке (4)
Принципиальная электрическая схема
